一、产品概述
ZB-GNR型10kv发电机中性点接地电阻柜为专用于发电厂发电机中性点采用高电 阻接地的成套装置。发电机电压等级主要为6kv至20kv。当定子发生一点接地时,可限制接地电流在很小的数值,并有效抑制电弧接地暂态过电压。保定众邦电气有限公司专业制作电阻柜产品,我们的产品结构紧凑,元器件性能****,精心设计、保护到位,监控功能齐全,并提供模拟量输出,专业保护,避免烧损发电机铁芯。
二、产品特点
1、结构紧凑,元器件性能****
ZB-GNR型10kv发电机中性点电阻柜将零散的单相变压器、电阻器、电流互感器、接地保护输出端子等电器设备整体组合在一个封闭金属柜内,并可选配隔离开关、避雷器、智能保护仪表等成套供货;安全可靠性高,布置清晰整齐,便于安装调试及操作维护。装置采用的单相变压器为干式绝缘变压器,工作性能稳定,抗冲击能力强。变压器二次侧采用不锈钢材料电阻。
2、精心设计、保护到位
ZB-GNR型10kv发电机中性点电阻柜连接在发电机中性点与地之间,当电网或发电机定子绕组发生单相接地故障时,向接地点提供附加阻性电流,使接地点电流由容性变成阻容性电流,从而保证产生的过电压不超过2.6倍的相电压。
3、监控功能齐全,并提供模拟量输出
ZB-GNR型10kv发电机中性点电阻柜是0.4KV~35KV发电机中性点接地电阻柜是发电机组中采用高阻接地的专用成套装置,可选配电流和动作记录仪等智能控制仪表,正常时可监测中性点不平衡电流,出现单相接地故障时,可记录动作次数;且可为保护和监控系统提供模拟量输出。
4、专业保护,避免烧损发电机铁芯
ZB-GNR型10kv发电机中性点电阻柜在设计参数时,力求将总的接地电流控制在15A以内,不仅可以满足继电保护灵敏度的要求,同时也可减轻发电机定子绕组接地时铁芯的损伤。
三、常规技术参数
ZB-GNR型10kv发电机中性点间隙接地保护装置的常规技术数据如下表:
产品型号 |
发电机容量(MW) |
系统额定电压kv |
预计回路单相接地电容电流(A) |
接地变压器一次侧电压(kV) |
接地变压器二次侧电压(kV) |
二次侧电阻值(Ω) |
接地保护抽取电压(kV) |
ZB-GNR10.5 |
100/ 125 |
10.5 |
4 |
10.5/ |
0.22 |
1 |
0.1 |
ZB-GNR13.8 |
13.8 |
13.8/ | |||||
ZB-GNR15.75 |
200 |
15.75 |
5 |
15.75/ |
0.22 |
0.8 |
0.1 |
ZB-GNR18 |
300 |
18 |
6 |
18/ |
0.22 |
0.5 |
0.1 |
ZB-GNR20/300 |
20 |
20/ | |||||
ZB-GNR20/600 |
600 |
20 |
8 |
20/ |
0.22 |
0.4 |
0.1 |
ZB-GNR24/600 |
24 |
24/ | |||||
ZB-GNR24/900 |
900/ 1000 |
24 |
10 |
24/ |
0.22 |
0.3 |
0.1 |
ZB-GNR27/1000 |
27 |
24/ |

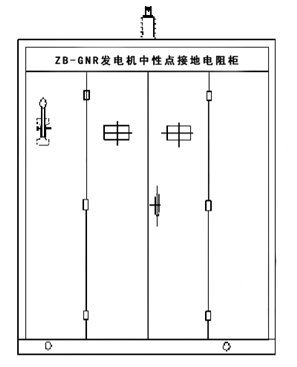

四、ZB-GNR型10kv发电机中性点接地电阻柜外形示意图
