ZB-GNR发电机中性点接地电阻柜英文版说明书
ZB-GNR发电机中性点接地电阻柜英文版说明书

ZB-GNR发电机中性点接地电阻柜

ZB-GNR Generator neutral grounding resistance cabinet
1, Preface
1.1 Different Techniques of Generator Neutral Point Ground
        发电机是电力系统的原动力,在运行中必须具备对突发性故障的应变能力,发电机中性点的接地方式与此有密切的关系。
        发电机中性点的接地方式有:①中性点直接接地②中性点经低阻抗接地③中性点不接地④中性点经消弧线圈接地⑤中性点经高阻抗接地。
        Generator is the motive power of power system. And it must have good adaptability

 to sudden fault during operation. The ground techniques has close relation to neutral grounding technique.
发电机定子绕组单相接地故障电流允许值
发电机额定电压(kV)        发电机额定容量(MW)        故障电流允许值(A)
6.3        ≤50        4
10.5        汽轮发电机        50~100        3
        水轮发电机        10~100
13.8~15.75        汽轮发电机        125~200        2
        水轮发电机        40~225
18~20        300~600        1
1.2   发电机经高阻抗接地方式
        发电机中性点经高阻接地能有效抑制发电机接地故障电流,从而有效防止发电机定子绕组烧毁,并降低电弧接地暂态过电压。
        中性点经高电阻接地有多种方案,其中以单相接地变压器与电阻器结合的方案最优。我公司生产的ZB-GNR型接地电阻柜,体积小,重量轻。接地变压器抗冲击,阻燃,局放小。电阻采用特种材料制作,性能稳定,通流能力强。
2、产品概述
2.1  使用范围 Range of Application
ZB-GNR发电机中性点接地电阻柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级主要为6kv至20kv。当定子发生一点接地时,可限制接地电流在很小的数值,并有效抑制电弧接地暂态过电压。
ZBGNR series generator neutral resistance box is dedicatedly applied to integrated equipment

 in power station where the generator neutral grounding through high resistance. The mian

grade of voltage is from 6KV to 20KV, when one point of stator grounds it could limit grounding

current at a very low level and effectively suppress arc grounding transient overvoltage.

2.2  使用环境
        1、适用于户内。
        2、环境温度:不低于-40℃,不高于+40℃。
        3、海拔高度不超过3000m。
        4、相对湿度:不大于95%(25℃)。
        5、电网频率:58~62Hz(60Hz系统)、48~52Hz(50Hz系统)。
        6、安装场所的空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃。
     Operating Environment
    1.Indoor application
     2.Environment temperature between -40℃ and +40℃
     3. Altitude does not excess 3000m
     4. Rlative humidity is not more than 95% (25℃)
     5.Power grid frequency: 58~62Hz(60Hz system)、48~52Hz(50Hz system)
     6.No corrosive gas or stem and no explosive dust on installation site.

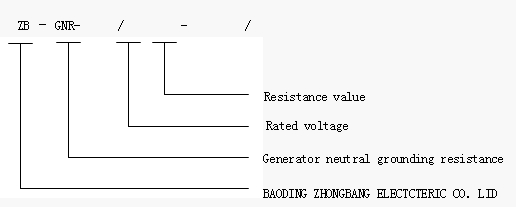

3、型号说明 Model Number Explanation

Free service for calculating resistance value and selecting model as per customers’ need is available
3.1   接地变压器参数
        绝缘等级:H 级
        温升:≤100K
        冷却方式:AN
        防护等级:纸绝缘干式接变压器产品防护等级分为IP00(无外壳)、和IP20,IP23(有外壳)。
        绝缘水平、阻抗电压、空载损耗、负载损耗按相应的国家标准
        绝缘电阻测试:高压—低压及地≥300MΩ、低压—地≥100 MΩ
Parameters of Grounding Transformer
Insulation Grade: H
Cooling-down Method: AN
Temperature Rise ≤ 100K
Proctective Grade of paper insulation dry-type connected transformer is IP00 (without casing), IP20 and ip23 (with casing)
Insulation level, impedance voltage, no-load loss and on-load loss are as per National Standards.
Test of inpedance: high voltage to low voltage or grouding ≥300 MΩ, low voltage to grounding ≥100 100 MΩ
4、成套装置的组成及结构 Components and Structure of Integrated Device
4.1装置组成 Components
        ZB-GNR发电机中性点接地电阻柜中装有干式单相接地变压器、电阻器、隔离开关、避雷器等电器设备,可以整体方便安装在发电机中性点附近。
ZB-GNR发电机中性点接地电阻柜内装有电流互感器测量中性点电流并可输出模拟量。
        ZBGNR generator neutral resistor box with electrical equipments like dry type single phase

 grounding transformer, resistor, disconnector, arrester, could be integratedly installed

 around neutral poing of generator easily.

4.2柜体外型尺寸 Outside View of Cabinet
 Figure 1, outside view of generator neutra pointl resistor box
4.3 ZB-GNR型发电机中性点接地电阻柜技术参数推荐表
   Recommended technical parameter of ZB-GNR series generator neutral point resistor box
Generator Capacity
(MW)        100/125        200        300        600        900/1000
Generator Rating Voltage(kV)        10.5        13.8        15.75        18        20        20        24        24        27
        Estimated Max. Capacitance Current of loop single phaseto ground(A)        4        5        6        8        10
Primary Side Voltage of ground Transformer(kV)        10.5/        13.8/        15.75/        18/        20/        20/        24/        24/        27/
Secondary Side Voltage of ground Transformer(kV)        0.22        0.22        0.22        0.22        0.22
Rated  Capacity of Ground Transformer (kVA)        30        30        50        50        63
Secondary Side Resistor Value(Ω)        1.0        0.8        0.5        0.4        0.3
Draw-out Voltage of Ground Protection
(kV)        0.1        0.1        0.1        0.1        0.1
5、成套设备的安装及维护 Installation & Maintainance of Complete Equipment
5.1安装接线示意图
Diagram for Installation and Wiring
       The cabinet is made of cold rolled steel pannel of spray-model with wall bushing leading-out wire at the top or leading-in cable at the bottom.
        Remark: The resistance box should ground firmly and safely.
5.2设备注意事项 Matters Needing Attention about The Device
        1、验收时,可检查柜体内设备、附件齐全状况。
        2、需要时对变压器按国标规定作耐压试验,测量冷态电阻值。
        3、标有接地符号处需可靠接地。
        4、连接MRD-F型发电机中性点接地电阻柜的导线截面、型式由用户决定。
        1. Checking upon delivery, pls carefully check equipments inside the device and the attachments.
        2. If necessary please do voltage-withstanding experiment and measure resistance value at cold status according to Chinese National Standards
        3. It must ground firmly and safely wherever a ground sign.
        4. The cross-section, model of ZB-GNR generator neutral-point resistor box shall be decided by user.
6、定货需知 Ordering Instructions
        为了更好的为您服务,定货时请提供以下资料:
        1、发电机的额定电压,接地变压器的变比,电阻值;
        2、接地变压器的绝缘形式(干式或油浸式);
        3、电流互感器的变比;
        4、柜体的颜色,上走线,还是下走线。
        5、通流时间
        6、电阻柜的材质、IP防护等级、颜色及安装地点。
        To serve you better, please kindly offer following information when ordering
        6.1 generator rated voltage, transformation ratio of grounding transformer, resistance value;
        6.2 insulation form of grounding transformer;
        6.3 transformation ratio of current transformer ;
        6.4 color of cabinet, wiring from the top or bottom;
        6.5 time of current flowing-through
        6.6 material and color of box, IP protective grade, colour and installation location.
        (保定众邦公司提供一些关于介绍)
